KENDİLİĞİNDEN YATAKLAYAN

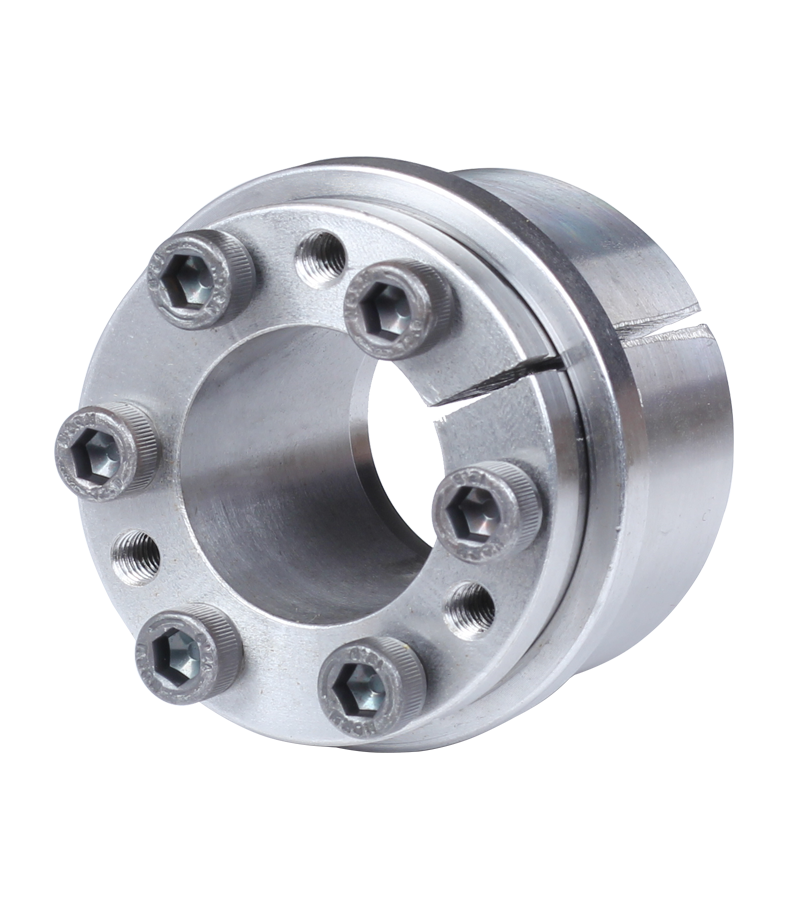

UTL - 351 ; iki konik parça, bir eksenel kaymayı
önleyici bilezik ve DIN 912 normlarına uygun bağlantı elemanlarından  oluşmaktadır.

Yüksek tork gerektiren yerlerde uygulanması
önerilir.

H8-h8 Tolerans - Rt≤16µm

d İç çap
D Dış çap
D1 Fatura çapı
L Toplam uzunluk
L1 Civata hariç uzunluk
L2 Yüzey temas uz.
Ma Vida sıkma döndürme momenti
Mt Aktarılan Max Döndürme Momenti (Fass=0 kN)
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm)
Ph Göbek çapına temas basıncı
Ps Mile temas basıncı
Sipariş Kodu / Code



Ölçüler / Dimensions

 Bağlantı elemanları / Tightening screws



Başarımlar / Performances

Ağırlık / Weight

kg
d D D1 L3 L2 L1 L DIN 912 Ma Mt Fass Ps Ph
mm mm mm mm mm mm mm Ad. 12.9 TİP Nm Nm kN N/mm² N/mm²
UTL 351 - 20 20 47 53 26 30 42 48 6 M6 17 350 35 178 76 0,4
UTL 351 - 22 22 47 53 26 30 42 48 6 M6 17 380 35 162 76 0,4
UTL 351 - 24 24 50 56 26 31 43 49 6 M6 17 420 35 148 71 0,4
UTL 351 - 25 25 50 56 26 31 43 49 6 M6 17 440 35 142 71 0,4
UTL 351 - 28 28 55 61 26 31 43 49 6 M6 17 490 35 127 65 0,5
UTL 351 - 30 30 55 61 26 31 43 49 6 M6 17 520 35 118 65 0,5
UTL 351 - 32 32 60 66 26 31 43 49 8 M6 17 740 46 148 79 0,6
UTL 351 - 35 35 60 66 26 31 43 49 8 M6 17 810 46 135 79 0,6
UTL 351 - 38 38 65 71 26 31 43 49 8 M6 17 880 46 125 73 0,8
UTL 351 - 40 40 65 71 26 31 43 49 8 M6 17 930 46 118 73 0,6
UTL 351 - 42 42 75 81 30 36 51 59 6 M8 41 1.350 64 135 76 1
UTL 351 - 45 45 75 81 30 36 51 59 6 M8 41 1.450 64 126 76 1
UTL 351 - 48 48 80 86 30 36 51 59 6 M8 41 1.540 64 119 71 1,1
UTL 351 - 50 50 80 86 30 36 51 59 6 M8 41 1.610 64 114 71 1,1
UTL 351 - 55 55 85 91 30 36 51 59 8 M8 41 2.360 86 138 89 1,1
UTL 351 - 60 60 90 96 30 36 51 59 8 M8 41 2.570 86 126 84 1,2
UTL 351 - 65 65 95 102 30 36 51 59 8 M8 41 2.790 86 117 80 1,3
UTL 351 - 70 70 110 117 40 46 59 69 8 M10 83 4.310 123 117 74 2,3
UTL 351 - 75 75 115 122 40 46 59 69 8 M10 83 4.620 123 109 71 2,4
UTL 351 - 80 80 120 127 40 46 59 69 8 M10 83 4.930 123 102 68 2,6
UTL 351 - 85 85 125 132 40 46 59 69 10 M10 83 5.990 141 110 75 2,7
UTL 351 - 90 90 130 137 40 46 59 69 10 M10 83 6.340 141 104 72 2,8
UTL 351 - 95 95 135 142 40 46 59 69 10 M10 83 8.360 176 123 86 3
UTL 351 - 100 100 145 153 46 52 70 82 8 M12 145 9.200 184 106 73 4,1
UTL 351 - 110 110 155 163 46 52 70 82 8 M12 145 10.100 184 96 68 4,4
UTL 351 - 120 120 165 173 46 52 70 82 10 M12 145 12.600 210 101 74 4,7
UTL 351 - 130 130 180 188 46 52 70 82 12 M12 145 17.100 263 117 84 5,7
UTL 351 - 140 140 190 199 51 59 82 86 8 M14 230 20.100 287 107 79 7
UTL 351 - 150 150 200 209 51 59 82 86 10 M14 230 26.900 359 124 93 7,2
UTL 351 - 160 160 210 219 51 59 82 86 10 M14 230 28.700 359 117 89 7,8
UTL 351 - 170 170 225 234 51 59 82 86 12 M14 230 36.600 430 132 100 9
UTL 351 - 180 180 235 244 51 59 82 86 12 M14 230 38.700 430 124 95 9,5
UTL 351 - 190 190 250 259 51 59 82 86 16 M14 230 51.100 538 147 112 10,57
UTL 351 - 200 200 260 269 51 59 82 86 16 M14 230 53.800 538 140 108 11,24
UTL 351 - 220 220 285 294 64 72 98 102 12 M16 355 65.100 592 111 86 14,8
UTL 351 - 240 240 305 314 64 72 98 102 16 M16 355 88.700 740 128 101 15,7
UTL 351 - 260 260 325 334 64 72 98 102 18 M16 355 115.400 887 141 113 17
UTL 351 - 280 280 355 364 75 83 121 127 16 M18 485 132.900 949 120 95 36
UTL 351 - 300 300 375 384 75 83 121 127 18 M18 485 160.200 1.068 126 101 37
UTL 351 - 320 320 405 414 90 98 140 148 18 M20 690 220.800 1.380 127 100 38,5
UTL 351 - 340 340 425 434 90 98 140 148 22 M20 690 273.700 1.610 140 112 40,4
UTL 351 - 360 360 455 464 110 118 164 174 18 M22 930 307.000 1.706 114 90 56,7
UTL 351 - 380 380 475 484 110 118 164 174 22 M22 930 378.100 1.990 126 101 58,8

Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
