KENDİLİĞİNDEN YATAKLAYAN

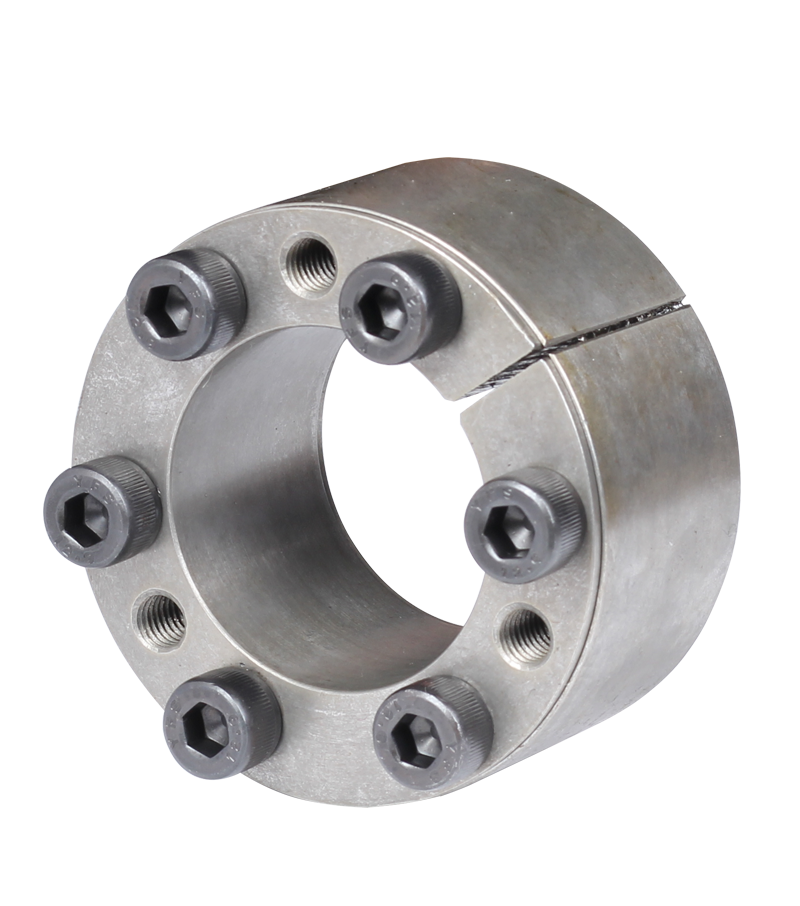

UTL 201  ; İki konik parça ve DIN 912 normlarına uygun bağlantı elemanlarından oluşmaktadır.
Düşük ve orta tork gerektiren yerlerde uygulanması önerilir.
H8 - h8 Tolerans - Rt≤ 16µm

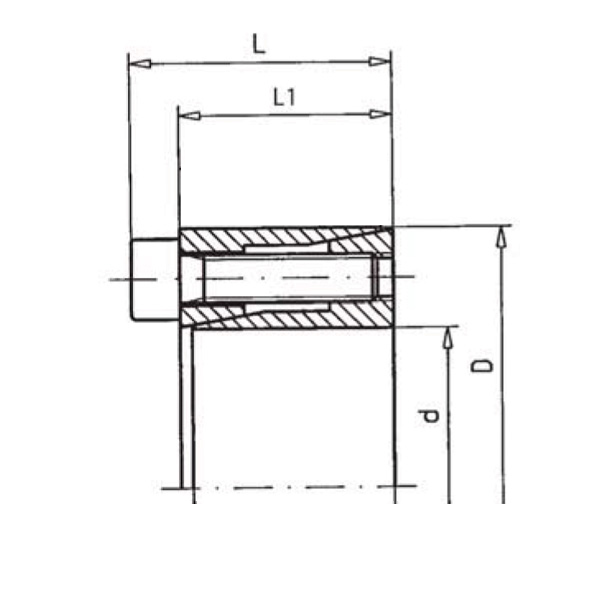

d İç çap
D Dış çap
D1 Fatura çapı
L Toplam uzunluk
L1 Civata hariç uzunluk
L2 Yüzey temas uz.
Ma Vida sıkma döndürme momenti
Mt Aktarılan Max Döndürme Momenti (Fass=0 kN)
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm)
Ph Göbek çapına temas basıncı
Ps Mile temas basıncı
Sipariş Kodu / Code Ölçüler
 Dimensions		 Bağlantı elemanları
Tightening screws		 Başarımlar
Performances

Ağırlık
 Weight

kg
d D L1 L DIN 912 Ma Mt Fass Ps Ph
mm mm mm mm Adet 12,9 TİP Nm Nm kN N/mm² N/mm²
UTL 201 - 20 20 47 29 35 4 M6 17 28O 2S 154 65 0,3
UTL 201 - 22 22 47 29 35 4 M6 17 310 2S 140 65 0,3
UTL 201 - 24 24 50 29 35 4 M6 17 400 33 154 74 0,3
UTL 201 - 25 25 50 29 35 4 M6 17 420 33 14S 74 0,3
UTL 201 - 2S 2S 55 29 35 6 M6 17 470 33 132 67 0,4
UTL 201 - 30 30 55 29 35 6 M6 17 500 33 123 67 0,3
UTL 201 - 32 32 55 29 35 6 M6 17 710 45 154 S2 0,4
UTL 201 - 35 35 60 31 37 8 M6 17 78O 45 141 S2 0,4
UTL 201 - 3S 3S 65 31 37 8 M6 17 850 45 130 76 0,4
UTL 201 - 40 40 65 31 37 8 M6 17 890 45 123 76 0,4
UTL 201 - 42 42 75 36 44 6 M8 41 1.500 720 152 S5 0,7
UTL 201 - 45 45 75 36 44 6 M8 41 1600 720 142 S5 0,7
UTL 201 - 4S 4S 80 36 44 8 M8 41 1700 720 133 80 0,8
UTL 201 - 50 50 80 36 44 8 M8 41 1.800 720 127 80 0,8
UTL 201 - 55 55 S5 36 44 8 M8 41 2.300 S2 132 S6 0,8
UTL 201 - 60 60 90 36 44 8 M8 41 2.500 S2 121 Sl 0,9
UTL 201 - 65 65 95 36 44 9 M8 41 3.000 93 126 S6 0,9
UTL 201 - 70 70 110 4S 5S 8 M10 S3 4700 135 12S Sl 1,8
UTL 201 - 75 75 115 4S 58 8 M10 83 5.100 135 119 78 1,9
UTL 201 - 80 80 120 48 58 8 M10 83 5.400 135 112 75 2
UTL 201 - 85 85 125 48 58 9 M10 83 6.500 152 119 81 2,1
UTL 201 - 90 90 130 48 58 9 M10 83 6.800 152 112 78 2,2
UTL 201 - 95 95 135 48 58 10 M10 83 8.000 169 118 83 2,3
UTL 201 - 100 100 145 56 68 8 M12 145 10.100 202 107 74 34
UTL 201 - 110 110 155 56 68 8 M12 145 11.100 202,0 97 69 37
UTL 201 - 120 120 165 56 68 9 M12 145 13.600 227,0 100 73 4
UTL 201 - 130 130 180 68 80 10 M12 145 19.700 303,0 101 73 5,9

Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.

UTL 201
